mark-10 ESM303H电动测量台MARK-10
4008-936-935
扫描二维码
了解更多资讯应用实列
ESM303H电动测量台&电脑控制

ESM303H电动卧式测量台模块化设计,坚固耐用,非常适合于实验室,生产车间等环境,可测试产品的拉力或压力最大测量范围300lbF[1.5kN].测试样品安装,位置微调可通过FollowMe™ 功能,用于推动或拉动传感器连接头就可以实现快速上下升降,速度会随着受力大小而变化.

电动测量台设计试验空间大,位移量充足,可测试各种试验,包括:断裂测试,往复测试,限位测量,力值保持,等拉压力的测量.菜单设计简洁直观,可设置速度,力值,位移距离,往复次数,预载荷力等.测量条件可密码保护防止篡改测量数据.可保存50组测量方案.

当ESM303H测量空间不足时,其模块化设计允许框架主体加长,模块化同样扩展到控制功能.可根据应用或预算情况选购所需要的控制功能,例如:位移显示,往复加载,力值保持等,可通过选购测量台时选购,如没有选购以后也可以通过付费方式索所激活码自行激活.

可通过MESUR™gauge Plus 软件采集力值与位移数据,绘制曲线,分析结果,控制测量台的开始和停止.如需通过电脑完整控制测量台需开通PC控制功能并使用支持ASCII 通信指令的语言自行编行控制即可.

左侧视频引用ESM303,ESM303H的功能和特性与ESM303相似.
快速链接
产品图片 软硬件可选项 技术参数 订购信息
功能特点 可选控制功能 外形尺寸 标准配置

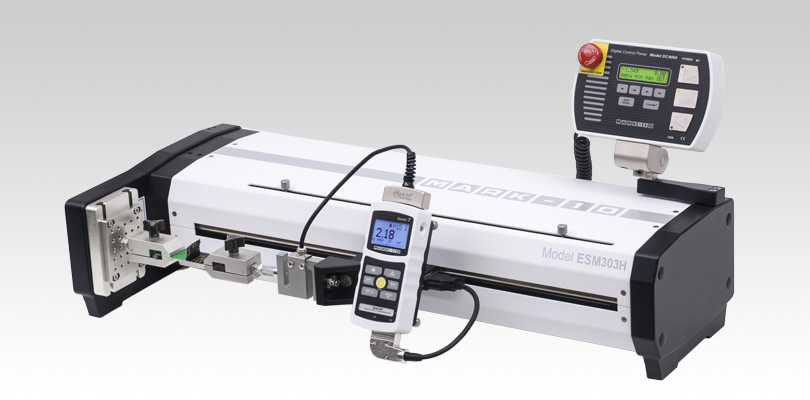

产品图片
功能特点
测量速度可调
左右位移限位
角度可调,可移动式控制器,可安装固定机台左侧或右侧
测量参数设置密码保护功能
步进电机驱动,输出平稳噪音低,速度不受负载变化影响.
USB数据输出,负载vs时间;负载vs位移曲线
紧凑式结构设计,适用于拥挤的工作环境
人机工效学设计,整齐,简洁的电缆管理
内部电路模块化设计,方便售后拆卸运输
T形槽可调式安装底座
软硬件可选项
显示器

可选M7I,M5I显示器

Sereis R01系列拉压传感器

量程可选250N,500N,1000N

Sereis R03系列拉压传感器

量程可选1,2.5N,5N,10N,25N,50N,100N,250N,500N

接口电缆,显示器-测量台(09-1252)

M7i显示器M5i显示器与测量台的连接,该电缆线可传输测量数据和为显示器供电.

USB数据线,测量台-PC(09-1158)
传输测量数据及位移数据到电脑及电脑控制

传感器固定安装五金件(AC1064)
一套五金件可用于安装不同螺纹的传感器:#10-32,1/4-28,或 1/2-20

框架延长(ESM303-001-1/2/3)
增加测量空间适用于长样品的测试.6,12,24 in [150,300,600 mm]

快速连接适配器

用于快速安装拆卸夹具,防止夹具转动.固定于平台端或推拉力计端.

技术参数
测量范围: 300 lbF(1.5 kN)
最大位移距离: 18.0 in (457 mm)
调速范围: 标准: 0.5 - 13 in/min (13 - 330 mm/min)
可选: 0.02 - 45 in/min (0.5 - 1,100 mm/min)
速度精度: ±0.2%设置精度
加载时速度变化: ±0% (步进电机)
位移精度: ±0.002 in per 10 in (±0.05 mm /250 mm)
位移分辨率: 0.001 in/0.02 mm
机械限位重复性: 0.001 in (0.03 mm)
电源: 通用80-240 VAC, 50/60 Hz
净重量: 62.5 lb (28.4 kg)
保修期限: 1年
*因为传感器形变和系统挠度形变没动自动补偿,所以设备推荐应用于0.2in[5mm]以上的位移行程.
标准配置

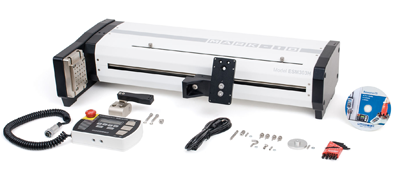

ESM303H电动测量台标准配置如图(左)包含以下附件:

(1)G1024,延长杆,2"[50.8mm]

(1)G1028,小号钩头

(1)G1038,中号钩头

(1)G1039,转接头,#10-32F/F

(1)G1009,圆形压盘,直径2"[50.8mm]

(2)G1030,转接头,5/16-18M-#10-32

(1)G1067,转接头,1/2-20-#10-32F

(1)G1069,转头头,5/16-18F-1/4-28M

(3)#10-32沉头螺丝,

(4)手拧螺丝,显示器

(2)手拧螺丝,限位器

(1)内六角扳手

(1)控制器

(1)控制器固定工装

(1)电源线缆

(1)CD光盘



可选控制功能
以下任何一个测量功能都可以在订购时选购,也可以在需要时通过付费索取激活码自行激活.除AF009位移显示功能,因为位移显示功能需要硬件安装.
在选购时建议选购完整功能包,它包含所有测量功能,并且享有很大折扣.没有选购的功能除AF009外,均有160个小时的试用时间.
功能 订货号 描述 设备要求
FollowMeTM AF008 手动推或拉动传感器连接头,就可以随意升降横梁位移,可快速定位,安装样品,传感器连接头受力越大升降速度越快,受力越小速度越慢.
M7i或M5i显示器
09-1252连接线缆
位移显示 AF009 控制面板上位移显示,位移数据可通过USB输出到PC,内部光栅采用英国雷尼绍高端产品其精度远高于传统式旋转编码器设计.
如果位移数据输出到PC,需要09-1252线缆及09-1158数据线和M7i或M5i显示器
需要硬件安装,,如果订购时选购该功能则由工厂完成安装.
计算机控制 AF010 ESM303可通过PC完全控制,客户可通过任何支持ASCII通信指令的程序编辑控制程序,
MESUR™gauge Plus software不能完全控制该选项内的所有操作指令
M7i或M5i显示器
AF009位移显示选项
AF011位移上下限控制选项
09-1252线缆
09-1158 USB数据线
位移上下限控制 AF011 设定测量台架左右的移动距离,到达设定的数值时测量台停止或循环往复加载
SF009位移显示选项
过载保护 AF012 保护传感器防止过载,设定传感器满量程的百分比,或选择模拟电压设置,事实上可以兼容任何带模拟电压输出的设备.
M7i或M5i显示器及传感器
09-1252电缆
自动返回 AF013 当控制台横梁移动到限位开关;或达到设定的载荷;设定的位移;或样品断裂时停止加载并全速返回到相反方向
载荷返回:M7i或M5i及传感器09-1252电缆
位移返回:AF011位移限位功能
断裂返回:AF019断裂停车功能09-1252电缆
循环/停留时间 AF014 类似于自动返回,但可左右往复循环100,000次.可分别设定到达限位后的停留时间,最大10,000秒
类似于自动返回,左右移动速度相同,如开通AF016功能则可分别设置左右速度不同
独立速度(左右) AF016 设置向左和向右的移动速度 -
低速扩展 AF017 0.02-13 in/min(0.5-330mm/min). -
高速扩展 AF018 0.5-45 in/min(13-1100mm/min). -
断裂停车 AF019 当样品断裂或发生变形时,测量值会突然下降到预先设定的范围时测量台自动停车
M7i或M5i
09-1252电缆线
动态载荷保持 AF020 动态调整横梁位移,保持设置的载荷,可设定保持时间
M7i或M5i显示器
如果需要保持时间需开通AF014循环/停留时间功能
09-1252电缆线
预加载功能 AF021 当到达预先设置的载荷时,控制台停止加载,或位移自动清零继续加载,用于伸长率,弹簧拉力等张力或压力测量
AF009位移显示选项
M7i或M5i
09-1252电缆线
保存测量配置方案 AF022 保存和导入不同的测量配置,如不同的样品需要不同的速度,位移等,最多可保存50组测量配置方案.需要时直接调用即可方便快捷. -
完整功能包 AFCOMP-H 包括上面列出的所有控制功能,09-1252电缆线,09-1158USB数据线
M7i或M5i显示器及传感器需单独选购
订购信息
硬件部分
型号 描述 价  格
ESM303H 电动测量台,110V/220V 31450.00
ESM303-001-1 框架延长,ESM303H, 6"[152mm] 3550.00
ESM303-001-2 框架延长,ESM303H,, 12"[304mm] 4950.00
ESM303-001-3 框架延长,ESM303H, 24"[608mm] 6250.00
09-1252 测量台-显示器连接电缆线 1125.00
09-1158 USB数据线 30.00
AC1064 传感器固定五金件 450.00
控制功能选项
AF008 FollowMeTM 2250.00
AF009 位移显示 8550.00
AF010 PC控制 8550.00
AF011 位移限位功能 2250.00
AF012 过载保护功能 2250.00
AF013 自动返回功能 1575.00
AF014 循环加载功能 2250.00
AF016 左/右独立速度 1350.00
AF017 低速移动功能 1575.00
AF018 高速移动功能 1575.00
AF019 断裂停车功能 1575.00
AF020 动态负载保持功能 3600.00
AF021 预加载功能 2250.00
AF022 配置参数保存 4500.00
AFCOMP-H 完整功能包 32850.00

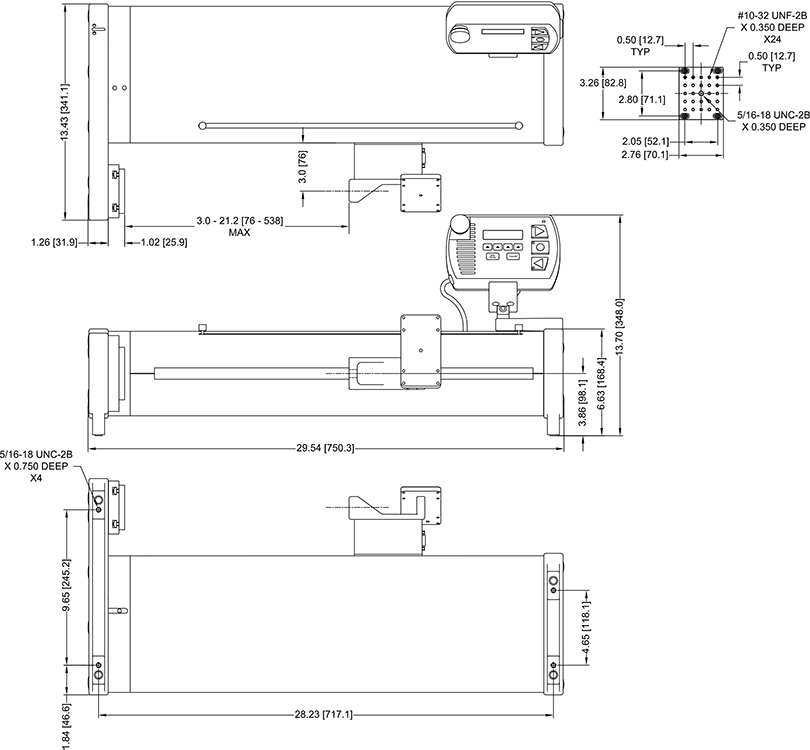

外形尺寸IN[MM]
