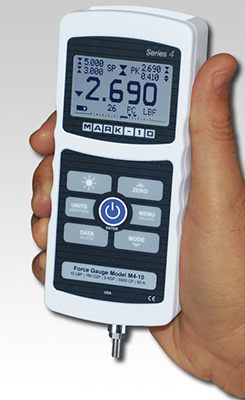

卓越型数字推拉力计Series4
Series 4卓越型数字推拉力计应用于多种拉压力的测量,测量范围：0.12-500lb(0.5-2500N)可选,该仪器采样速率3000Hz,可在各种生产测试条件下提供准确的测量结果.测量精度±0.2% FS,分辨率1/2000,大屏幕带背光图形液晶屏幕,测量值清晰易读,友好导航菜单设计,简单快捷修改测量配置,测量数据通过标配USB/RS232/Mitutoyo/端口传输到电脑或其它数据采集器,或模拟量输出.
可存储50个测量数据,统计计算并输出到PC.设置上下限报警点用于pass-fail测试,外部触发功能例如,触发警报器,继电器,测量台,仪器过载保护200%,图形加载条指示.
金属机身,人体工学设计,屏幕反转显示,不但可以手持式操作也可以固定安装到测量台,适应多种复杂的测试环境,Series4卓越型数字推拉力计兼容于MARK-10所有测量台,夹具和软件.
标配基本版数据传输软件 MESUR™ Lite 可连续采集或单个采集测量数据.一键导入EXcel功能,方便进一步处理数据,也可以选配高级版数据分析软件MESUR™ gauge.
快速链接
图片展示
功能特点
高速3000Hz采样频率
USB,RS-232 Mitutoyo,以及模拟信号输出
可存储50个测量数据,带数据统计(最大、最小、平均、标准偏差)及输出
大屏幕图形液晶显示
上下限设置,报警输出,
峰值自动记录
5种测量单位切换
密码保护功能
数据传输软件MESUR™ Lite
屏幕显示
先进的工程逆向学设计机身反转
技术参数
精度:
± 0.2%FS
采样速度:
3.000Hz
电源:
交流适配器和可充电电池供电 电池电量显示器,电量不足自动关机
电池使用时间:
背光开启:连续使用7个小时以上
背光关闭:连续使用24个小时以上
测量单位选项:
lbF, ozF, gF, kgF, N, kN, mN(根据型号)
输出:
USB/RS232输出，波特滤可调,最大至115200baud
Mitutoyo (Digimatic):BCD码输出,兼容 Mitutoyo SPC设备
模拟输出:±1VD,精度±0.25%FS
功能设置:
数字滤波,输出设置,自动关机,开机默认设置,按键音,声音报警，校准设置
过载保护:
200%满量程(当超过110%显示OVER)
重量:
M4-012-M4-100:1lb[0.45 kg]
M4-200-M4-500:1.2lb[0.54 kg]
标准附件:
仪器箱，附件一包(钩头、压头、锥型头、一字头、加长杆、V型头)交流配适器、充电电池、USB线缆、CD操作手册、数据传输软件。
保修期限:
保修一年
可选设备
绘制图形,load vs. time 或 load vs. travel 统计分析,测量报告
传输数据到PC,或打印机等其它外部采集设备用于分析数据.
用于快速连接和拆卸,防止夹具旋转.可与测量台,传感器或推拉力计直接连接.
用于固定MARK-10推拉力计,包括安装螺丝.
注：MARK-10测量台包含该配件
注：MARK-10测量台包含该配件
订购信息
量程x分辨率
型号
lbF
ozF
kgF
gF
N
kN
mN
价 格
M4-012
0.12 x 0.00005
2 x 0.001
-
50 x 0.02
0.5 x 0.0002
-
500 x 0.2
8950.00
M4-025
0.25 x 0.0001
4 x 0.002
-
100 x 0.05
1 x 0.0005
-
1000 x 0.5
8950.00
M4-05
0.5 x 0.0002
8 x 0.005
-
250 x 0.1
2.5 x 0.001
-
2500 x 1
8950.00
M4-2
2 x 0.001
32 x 0.02
1 x 0.0005
1000 x 0.5
10 x 0.005
-
-
7600.00
M4-5
5 x 0.002
80 x 0.05
2.5 x 0.001
2500 x 1
25 x 0.01
-
-
7600.00
M4-10
10 x 0.005
160 x 0.1
5 x 0.002
5000 x 2
50 x 0.02
-
-
7600.00
M4-20
20 x 0.01
320 x 0.2
10 x 0.005
10000 x 5
100 x 0.05
-
-
7600.00
M4-50
50 x 0.02
800 x 0.5
25 x 0.01
25000 x 10
250 x 0.1
-
-
7600.00
M4-100
100 x0.05
1600 x 1
50 x 0.02
50000 x 20
500 x 0.2
-
-
7600.00
M4-200
200 x 0.1
3200 x 2
100 x 0.05
-
1000 x 0.5
1x 0.0005
-
8950.00
M4-500
500 x 0.2
8000 x 5
250 x 0.1
-
2500 x 1
2.5 x 0.001
-
8950.00
*价格说明：人民币价格(含专/普票包邮)
备件
15-1004
MESUR™gauge software分析软件
4450.00
09-1165
USB数据线
30.00
08-1026
充电电池
200.00
AC1030
充电器, 110V
360.00
AC1035
充电器, 220V
360.00
AC1052
固定安装连接板
360.00
标准配置
标准附件
推拉力计型号
标准附件
M4-012 -M4-20
M4-50 -M4-100
M4-200 - M4-500
规格尺寸IN[mm]
螺纹规格
M4-012-M4-100
#10-32 UNF
M4-200-M4-500
5/16-18UNC
