ESM1500/ESM750电动拉压力测试机
ESM1500S和ESM750S是一款出色的模块化设计,单立柱式拉压力控制台,测量范围分别为1500lbF(6.7kN)和750 lbF (3.4 kN)适用于试验室,生产车间等环境.ESM1500S/ESM750测力单元可分为外置型传感器和一体式推拉力计两种可选.独特的FollowMe®功能,在安装样品时可以方便的移动横梁上下的位移,该功能基于传感器感知力的强度-用手拉或压传感器,横梁就可以根据力的大小变速移动.无需通过控制器按键操作.
ESM1500S和ESM750S采用大喉深,大行程式设计,可满足多种测量应用,包括断裂试验,循环测量,限位测量,限载荷测量,伸长率测量,动态保持负载,拉压力测量等,友好菜单设计可方便快捷的设置多种测量模式,控制功能设置包括测量速率,负载,位移距离,循环次数,密码保护等参数,可保存50组测量参数配置信息,
控制功能采用人性化设计,可根据客户需求单独选购,节约成本.标准配置中除设置测量速率功能外不包含其它测量功能.
采集负载和位移数据,绘制图表,控制测量台上下移动,可通过MESUR®gauge Plus分析软件.完全控制测量台可根据产品说明中提供的ASCII控制指令通过任何支持ASCII通讯的程序自定义控制.
快速链接

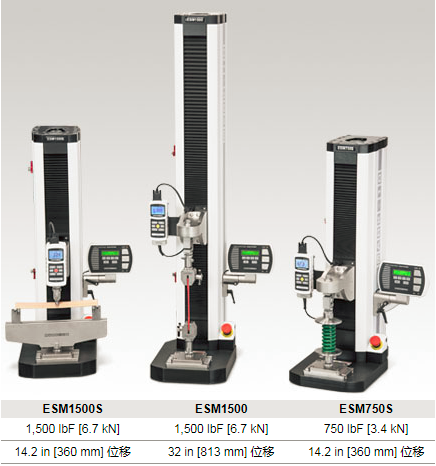

图片展示
功能特点
测力单元可选用外置型传感器或一体式推拉力计
控制器可移动,调节,友好菜单
测量参数配置可设密码保护
步进电动加载,操作安静顺畅,速度不受负载变化影响
USB输出 负载vs.时间或负载vs.位移
底座紧凑式设计,适用于拥挤的工作台
人体工学设计,整齐,简洁的线缆管理
内部电路模块化设计,全部内置于黑盒子中,方便售后拆卸运输
标准配置包含所有通讯线缆

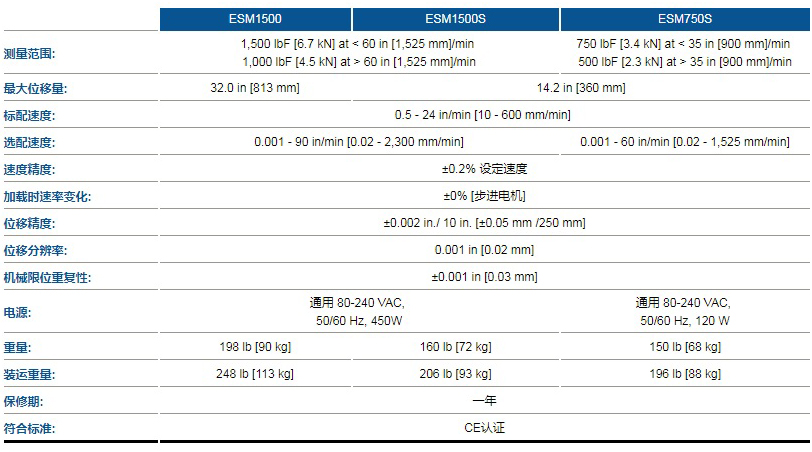

技术参数
标准配置
电动测量台标准配置如图(左)
包含以下附件:

(1)G1081螺纹工装

(1)G1080插销

(1)G1079锁紧环

(1)G1088专用扳手

(1)传感器/显示器连接工装(-LC型号)

(1)测力计连接工装(-FG型号)

(1)USB数据线

(1)多功能数据线-测力计/显示器-测量台

(4)手拧螺丝-测力计/显示器固定

(1)扳手套装

(1)控制器

(1)控制器固定工装

(1)电源线

(1)CD光盘

图片左展示为: Model ESM1500LC

软硬件可选项
测力计软件
MESUR™gauge Plus测量分析软件可绘制力值vs.位移或力值vs.时间曲线,采集测量数据,专业分析,生成测量报告,同时可以控制测量台的升降.
注:MESUR™gauge Plus 分析软件只能控制测量台的上下/停止,不响应测量台的选配控制功能,例如电脑控制功能,如果需要输出力值vs.位移vs.时间曲线,需要订购选配功能,详见以下:
推拉力计显示器
可选M7i或M5i显示器
推拉力计传感器
通用S型拉压力传感器,与MARK-10显示器配套使用,测量范围:0-2,000 lbF (0 N-10 kN).
拉压传感器
拉压力传感器,与MARK-10显示器配套使用,测量范围:0-100 lbF (0-500N).
数显推拉力计工装

传感器固定安装五金件

一套安装五金件可用于R01,R03系列传感器的固定,也可适用螺纹规格 #10-32, 1/4-28, 和1/2-20 的其它品牌传感器.
数字推拉力计
可选择Series7或Series5系列推拉力计与电动控制台配合使用
数显测力计工装

工装底座,矩阵式螺纹孔

#10-32矩阵式螺纹孔,一个1/2-20中心孔,方便于各种工装的固定连接
推拉力计工装

工装底座,三种螺纹尺寸

#10-32, 5/16-18,和1/2-20三种螺纹
测力计工装
可选多款标准夹具和固定工装
用于快速安装拆卸夹具,防止夹具转动.固定于平台端或推拉力计端.
可选控制功能
以下功能做为可选功能可以在定购产品时选购,也可在以后需要时通过一个简易的激活程序付费激活,选择完整功能包可享受价格优惠,测量控制台提供160个小时的Demo模式,在此时间里您没有订制的功能也会被临时使用.
控制控能选项
货号
描述
该功能所需要的选配件
FollowMe™位移定位
SF008
手动推或拉动传感器连接头,就可以随意升降横梁位移,可快速定位,安装样品,传感器连接头受力越大升降速度越快,受力越小速度越慢.
Series7或Series5,或R01,R03
位移显示
SF009
在液晶屏左上角显示位移,位移数据可通过USB通讯端口输出,采用著名的Renishaw光栅技术,其精度高于传统式的编码器式设计,消除了反弹及非线性问题
电脑控制
SF010
可通过电脑完全控制ESM1500,需使用任何支持ASCII通讯的编程语言,自定义编程.
Series7或Series5,或R01,R03
SF009位移显示
SF011位移上下限功能
数字位移限位
SF011
ESM301电动控制台可在设定的位移上限,位移下限停止,或循环升降
SF009位移显示功能
过载保护
SF012
保护测力计过载,通过设定测力计量程的百分比或设置模拟电压输出,ESM1500可连接任何带模拟输出电压的测力计
Series7或Series5,或R01,R03
自动返回
SF013
当控制台架端头移动到限位点;载荷的上限下限;位移的上限下限;或样品断裂时停止加载并返回到相反方向
负载返回:Series7,5或R01,R03
位移返回:SF011位移选项
断裂返回:SF019选项
循环/停留时间
SF014
可设置100,000次循环加载,可分别设置上下限的停留时间到1000秒
独立升降速度
SF016
横梁上升下降可分别设置不同的速度.
低速度扩展
SF017
延伸到在0.02的标准速度范围/min(0.5毫米/分钟).
高速度扩展
SF018
高速可扩展至(600-2300mm/min)
断裂停车
SF019
当样子断裂或发生变形时,测量值急剧下降到预先设定的范围时测量控制台自动停车
Series7或5数字测力计
载荷保持
SF020
动态调整横梁位移,保持设定的载荷,可设定保持时间
Series7或5数字测力计
动态加载时间需选择SF014选项
预加载控能
SF021
当到达预先设置的载荷时,控制台停止加载,或位移自动清零继续加载,用于伸长率,弹簧拉力等张力或压力测量
SF009位移显示选项
Series7或5系列测力计
全功能包
包含以上所有控制功能
订购信息
产品型号
功能描述
价  格
硬件可选项
ESM1500LC*
电动控制台[传感器固定工装],6.7kN,220V
55600.00
ESM1500FG*
电动控制台[推拉力计固定工装],6.7kN,220V
55600.00
ESM1500SLC*
电动控制台[传感器固定工装],6.7kN,220V
51600.00
ESM1500SFG*
电动控制台[推拉力计固定工装],6.kN,220V
51600.00
ESM750SLC*
电动控制台[传感器固定工装],3.4kN,220V
43600.00
ESM750SFG*
电动控制台[推拉力计固定工装],3.4kN,220V
43600.00
ESM750FG*
电动控制台[推拉力计固定工装],3.4kN,220V
47600.00
ESM750LC*
电动控制台[传感器固定工装],3.4kN,220V
47600.00
AC1055
不锈钢工装底座,矩阵式螺纹安装孔
1120.00
AC1054
不锈钢工装底座,三种螺纹规格#10-32,5/16-18,1/2-20
1120.00
AC1045
快速连接适配器, 推拉力计, #10-32F
720.00
AC1045-1
快速连接适配器, 推拉力计, 5/16-18F
720.00
AC1047-3
快速连接适配器, 推拉力计/传感器, 1/4-28M
585.00
AC1047-2
快速连接适配器, 传感器 / M5-1000 / M5-2000, 1/2-20M
585.00
AC1057
推拉力计固定工装(ESM1500FG已经包含)
400.00
AC1056
传感器固定工装(ESM1500LC已经包含)
400.00
AC1065
传感器固定五金件
760.00
控制功能可选项
SF008
FollowMe™基于力的强度可动态手动调节上下位移,无需按键
4000.00
SF009
数字位移显示功能
7500.00
SF010
电脑控制功能/USB通讯
8500.00
SF011
位移控制功能
2500.00
SF012
过载保护功能
5850.00
SF013
自动返回功能
4000.00
SF014
循环/停留时间
5850.00
SF016
上下独立速度可调
3600.00
SF017
扩展速度,低速(0.02 - 600 mm/min)
4000.00
SF018
扩展速度,高速(600-2300mm/min)
4000.00
SF019
断裂停车功能
4000.00
SF020
动态负载保持功能
5850.00
SF021
预载荷功能
4950.00
SF022
配置文件保存功能
6750.00
SFCOMP
完整选项包,包括以上所有控制功能选项
41200.00
*价格说明:人民币价格(含专/普票包邮)
外观尺寸In[mm]
ESM750规格尺寸
